Wattenscheider Signalträger kurz für Viessmann 950X Spur 0 Formsignale

Signalträger nach Wattenscheider Norm, passend in alle Wattenscheider Schächte.
Länge Signalträger ohne Stecker: 123,5mm

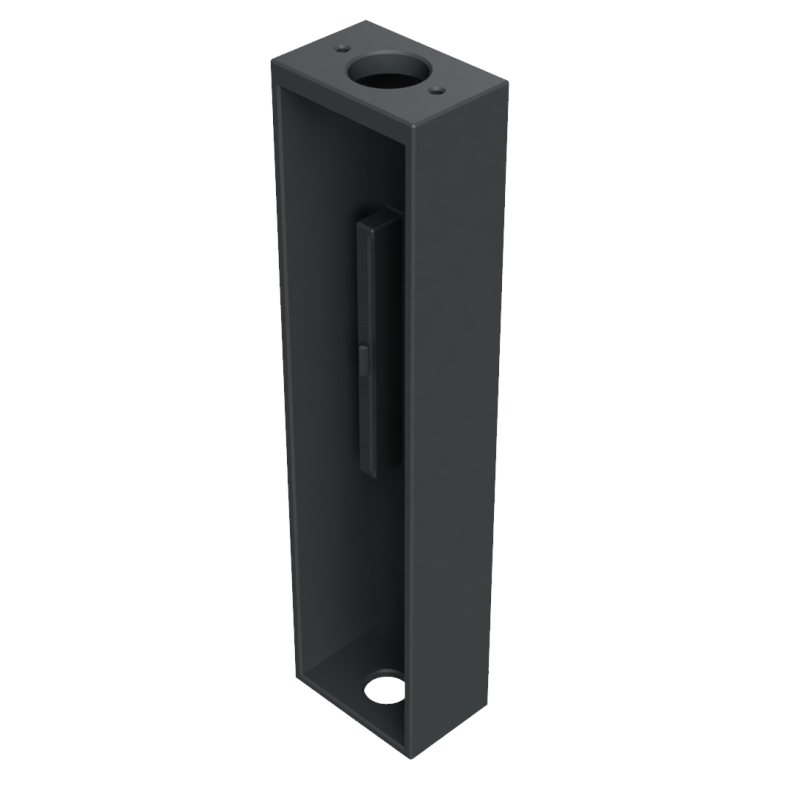

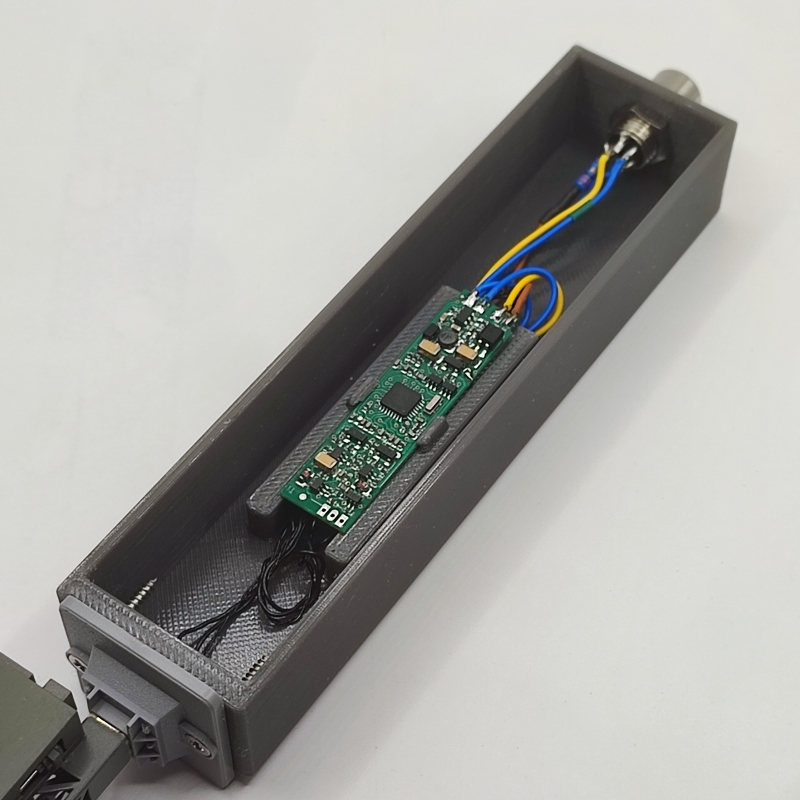

Der Signalträger aus stabilem 3D-Druck ist speziell zur Aufnahme der Viessmann 950X-Serie entwickelt und bietet ausreichend Platz, den "ausgepackten" Signaldeckoder sowie die Anschlussleitungen darin zu verstauen.

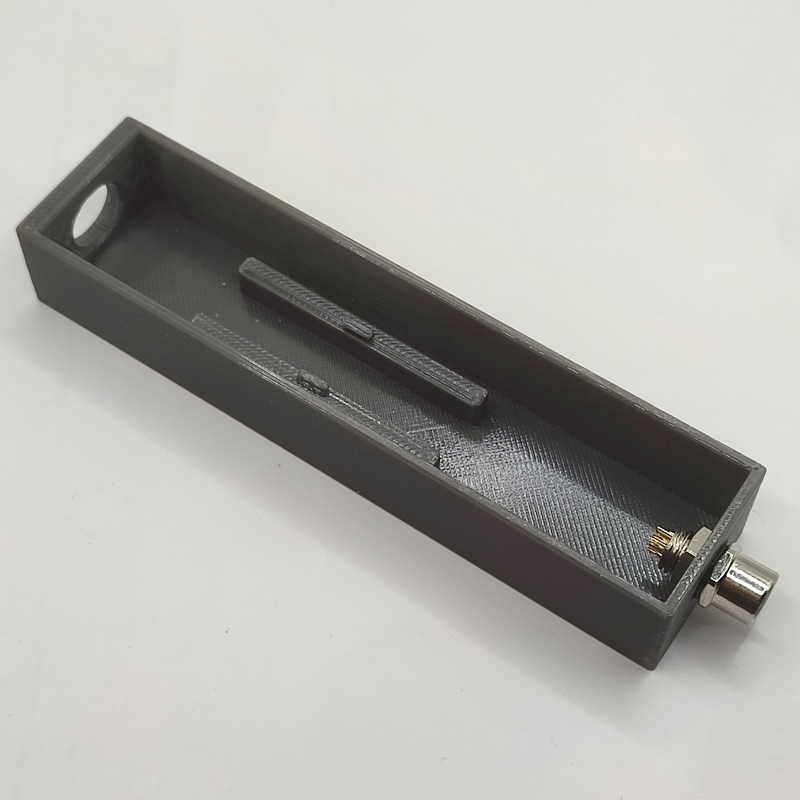

Am unteren Ende des Schachts ist optional eine 4-polige Industriestandard- M8-Buchse zur schnellen und sicheren Verdrahtung in der Anlage verbaut. Die Pinbelegung ist nicht genormt, wir empfehlen:

• Pin 1: Braun (Widerstand)
• Pin 2: Gelb
• Pin 3: Blau (Grün)
• Pin 4: Blau (Rot)

Wird keine Buchse gewünscht, ist am Unteren Ende des Sinalträgers eine Bohrung mit D8,2mm vorhanden.

Signale aus der Viessmann 950X-Serie können direkt mit den beim Signal mitgelieferten Schrauben auf dem Signalträger verschraubt werden.

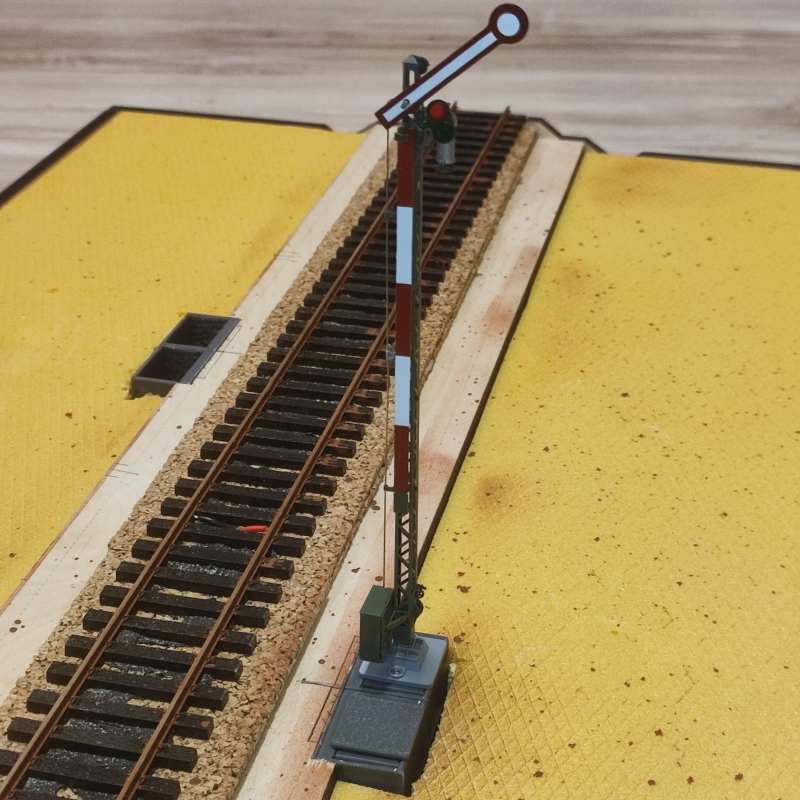

Bei Montage mit der langen Seite des Signalträgers paralell zum Gleis muss das Signal im Original-Signalfuß des Signals um 90° gedreht und evtl. neu verklebt werden.

Im Lieferumfang ist enthalten:

• Stabiler Wattenscheider Signalträger für Viessmann 950X, 3D-gedruckt aus UV-beständigem PETG in Grau.
• M8 4-Pol. Industriebuchse, vormontiert (nur wenn Ausgewählt!)
• Montageanleitung


Tip: Ideale Ergänzung zum Signalträger ist der Wattenscheider Signalschacht oder die Abdeckkappe für ungenutze Signalschächte.


Zur Beachtung:
Teile des Artikels sind als 3D-Druckteil aus hochwertigem, UV-beständigen PETG ausgeführt. Prinzipbedingte Rauheiten und Rückstände stellen keinen Mangel dar.
Modellbauartikel, ab 14 Jahren. Der Artikel weist prinzipbedingt spitze Kanten und Ecken auf. Von Kleinkindern fernhalten, Verschluckungsgefahr.
